应用范围:
适用于电容、电阻、排针、排线、屏蔽盖等其它电子元器件的穿孔焊、表面贴焊以及各类电子连接器,LED灯柱及灯带,视频音频线插头,耳机线,电脑数据线,小型线路板及小型电子元器件的焊接等。
设备介绍:
实现机械自动化生产,代替人工作业,方便管理,提高效率,节省成本;
双工位工作平台,一个工位焊接时,另一工位可投放产品,不间断循环运行;
具有点焊、拖焊(拉焊)功能;
可搭载旋转机构,具有多角度焊接功能;
温控为低频低温焊接原理,配置德国威乐WSP150发热芯,实现产品批量无铅焊接;
送锡装置可带无锡卡锡报警装置;
焊锡夹头弹簧缓冲压力可微调,减少对焊盘的损害;
支持提前送锡、提前加热,焊接过程中可支持2段送锡、可任意设置不同组别焊锡参数等工艺特点;
可根据实际产品定制选配烙铁头,烙铁头形式多样,满足各种焊锡条件;
可配置双刷结咀器,及时清洁焊头,稳定焊锡加工质量与演出洛铁咀使用寿命;
具有自动清洗烙铁功能,可任意设置加工数量后执行自动清洗,支持手动送锡、退锡;
全中文人性化操作界面,简单易学,操作方便,普通员工即可轻松完成。
设备参数:

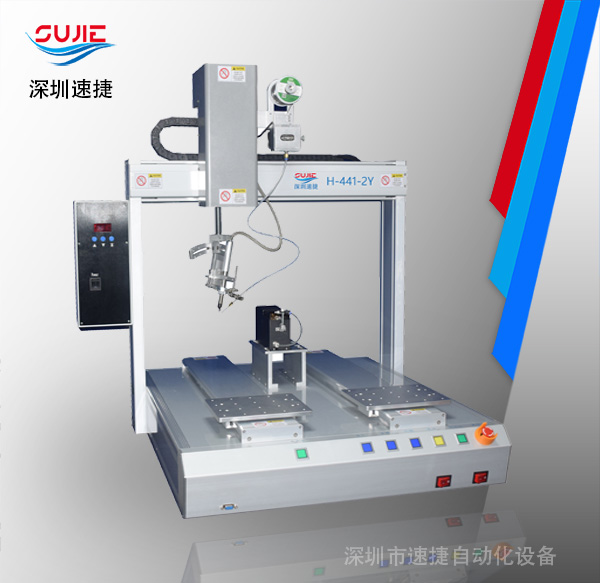

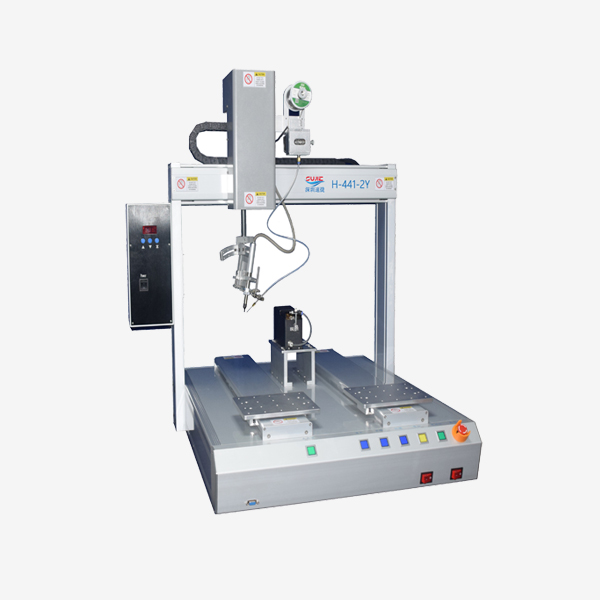

型号 | H-441-2Y |
工作范围(mm )X轴、Y1/Y2轴、Z轴 | 400×400/400×100 |
最大负载 Y轴/ Z轴 | 5Kg/3Kg |
最大运动速度 XY轴、Z轴 | 5-600mm/s、400mm/s |
控制方案 | 自动焊锡机控制系统 |
显示方式/位置输入方式/显示语言 | 教导盒/教导盒操作/中文 |
运动插补功能 | 3D立体空间任意路线皆可 |
驱动方式 | 精密步进电机驱动 |
传动方式 | 同步带+精密直线导轨 |
重复精度 | ± 0.02mm |
气源 | 干燥空气5kg/cm2 |
外部接口 | RS-232(教导盒用) |
输入电压 | 全电压AC220V 50/60HZ |
工作环境温度/相对湿度 | 0-50℃/20-90% |
